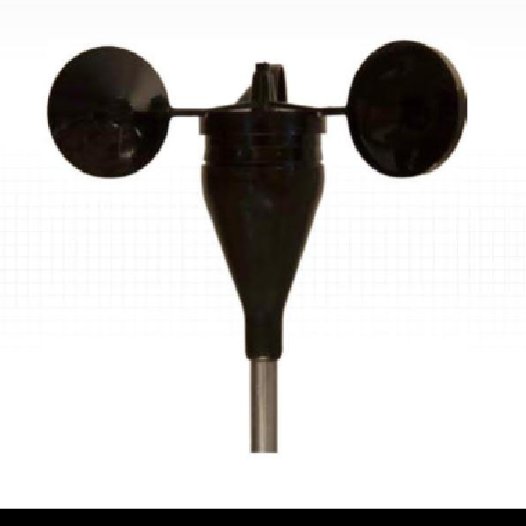

诺恒NH-104C风速计

规格

机械：圆锥型截面的三个杯子，51mm(2 in)直径，

190mm(7.5in)转子扫描直径， 51mm(3.2in)的整

体安装高度，转子装置的惯性力矩为68*10-6 s-ft ，

安装（用栓销和螺丝）装到一根带有#35孔的13mm

直径的杆上,距顶部11mm(0.35in)。

起动风速

起动风速0.78m/s(1.75mph)，杯距常量3.0m(10ft)。

环境

工作温度：-55℃~60℃（-67~1500F）

工作湿度范围：0~100%RH

材料

风杯由黑色的聚碳酸盐（Lexan）一体注塑而成。

体外套是黑色的ABS塑料。

轴铍铜，充分硬化。

轴承改良Teflon，自润滑。额定PV系数为20,000（15mph时，PV约为500; 100mph

时，PV值约为2,000）。上部轴承定位于杯平面中心以得到*佳负荷能力。

电子

单线圈#41线绕4100匝。

单波电压，频率随风速线性变化60hz=45.82 m/s

(102.5mph)[1.7 mph/Hz w/0.78 补偿， 0.765 m/s/Hz w/0.35 补偿]电压在60周期为

2.0 VAC至少（典型为6 VAC P-P）

通道效果（#40H）：一个通道效果的开关代替了单线圈。电压输出为方形波并具有

与单线圈相同的频率-风速关系。需要524VDC 电压，电流5 mA。
