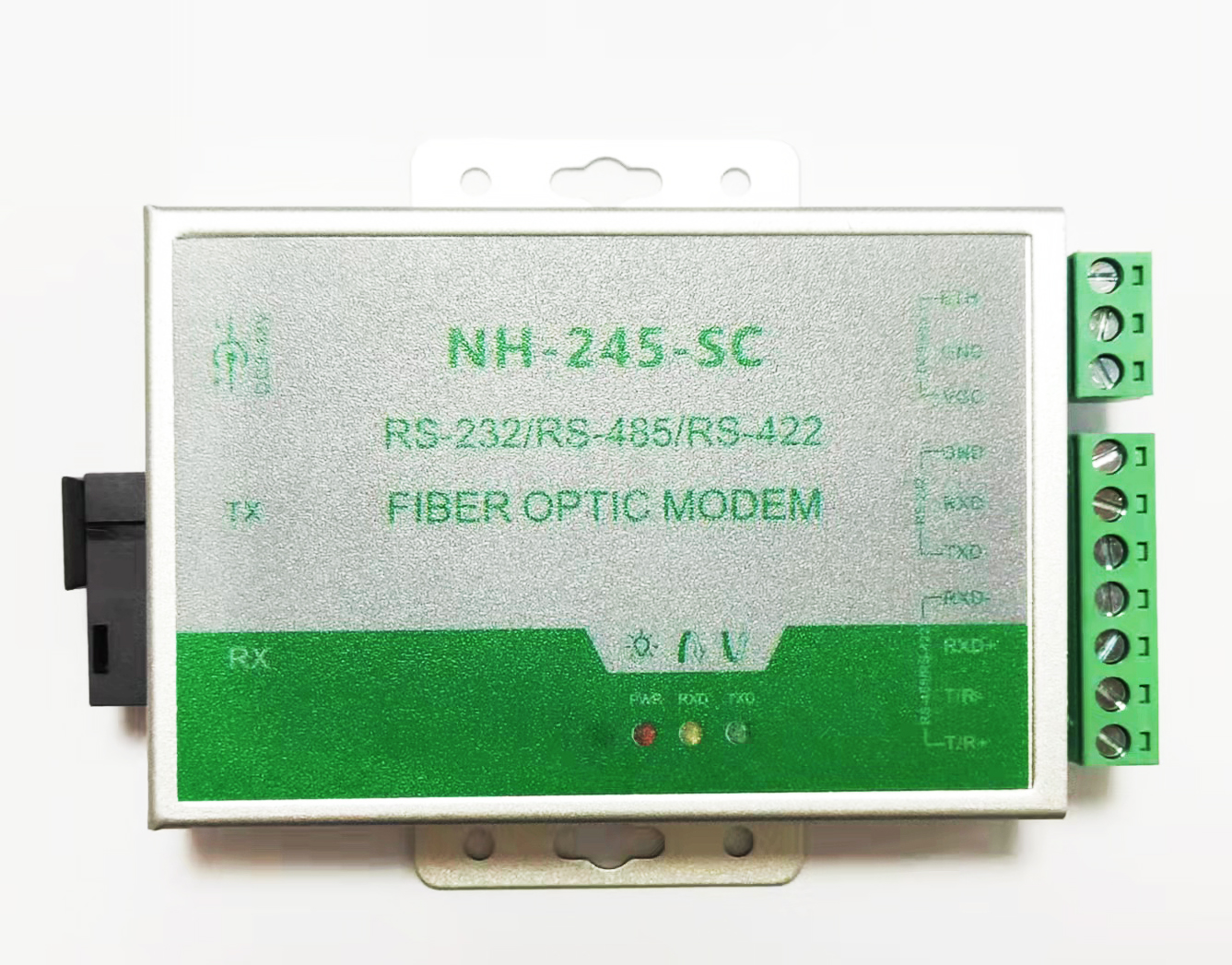

- 诺恒NH-245-SC光纤转换器
详细信息
品牌：诺恒 型号：NH-245-SC 加工定制：否 接口类型：SC 一、概述
光纤转换器是多功能的支持异步RS-232，RS-485，RS-422通信接口的光纤MODEM，是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的*佳选择。支持RS-232，RS-485，RS-422多种异步通信协议，可以同时混合使用两个RS-232，RS-485或RS-422接口，支持2线(半双工)RS-485和4线(全双工)RS-422工作方式。光纤转换器的RS-485方式支持数据(TXD或SD)发送控制，从而提高了适应各类软件的能力，也简化了控制方式，光纤MODEM支持异步串行口之间的多种光纤连接方式，它支持两个异步串行口的设备通过光纤进行全双工或半双工通信，通信距离*远可达多模4公里，单模20公里，RS-232信号的传输速率*高为115.2Kbps，RS-485/RS-422的信号传输速率*高可达460Kbps，不同电气标准的接口可以混合使用，可以用RS-232的设备去连接RS-485/RS-422的设备，可以代替RS-232到RS-485/422接口转换器或光电隔离器，并提供了优良的EMI/RFT特性。
支持两个数据信号的传输：发送数据和接收数据，同时还提供了RS-485/RS-422的数据传输自动使能控制电路。零延迟转换时间，所有的串行口都是通过接线柱连接，光纤的连接通过一个光纤接口。
二、性能参数
1、支持RS-232/RS-485/RS-422接口
2、异步传输：点对点运用，速率达460Kbps
3、传输距离：多模4Km，单模20-120Km可订做
4、工作温度：-40度到+85度，相对湿度为5%到95%
5、工作波长：1310nm(多模），1310nm 1550nm(单模）
6、电气接口：RS-232采用接线柱连接器
RS-485/422采用接线柱连接器
光纤接口：SC型接口（可选ST/FC接口）
7、RS-232接口特性：标准RS-232三线接口±15KV（防静电）
ESD保护支持速率*高115.2Kbps
8、输入电压：DC9-48V 200mA
9、RS-485/422接口特性：±15KV（防静电）ESD保护每线
600W的浪涌保护，支持多达128点轮询环境
三、连接器和信号
接线端子引脚分配接线端子
(PIN)信号定义 RS-422
全双工接线RS-485
半双工接线1 T/R+ 发(A+) RS-485 (A+) 2 T/R- 发(B-) RS-485 (B-) 3 RXD+ 收(A+) 空 4 RXD- 收(B-) 空 5 TXD RS-232(发送） 6 RXD RS-232(接收） 7 GND RS-232(地线） 8 VCC 电源(DC9~48V) 9 GND 地线 10 ETH 大地
四、光纤的连接
光纤转换器使用一个组合的光发射器和光接收器，光的波长为1310nm(多模)，1310nm 1550nm(单模)，发射和接收采用标准的SC接口。几乎所有尺寸的多模光纤电缆都可以使用，包括：50 / 125， 62.5 / 125，或100 / 140μm；单模：8.3 / 125，8.7 / 125, 9 / 125 或10 / 125μm在点对点状态下，两个光纤MODEM只要用单根光纤就可以通信。
五、信号及电源指示灯
TXD：光纤接口数据发送指示
RXD：光纤接口数据接收指示
PWR：电源指示
-
